水浸無縫管在線離線探傷儀器介紹

水浸無縫管在線離線探傷儀器是我公司生產的探傷設備系列中的一款，適用于各種不銹鋼、合金鋼、碳鋼等金屬管件無損探傷檢測,系統選用在線探傷檢測裝置，適合多種探傷檢測線使用。

設備詳細介紹及報價請聯系  李經理189-311-80976

水浸無縫管在線離線探傷儀器應用領域

鋼鐵、機械、電力、航空、軍工等行業各口徑無縫管自動探傷檢測。

水浸無縫管在線離線探傷儀器構成

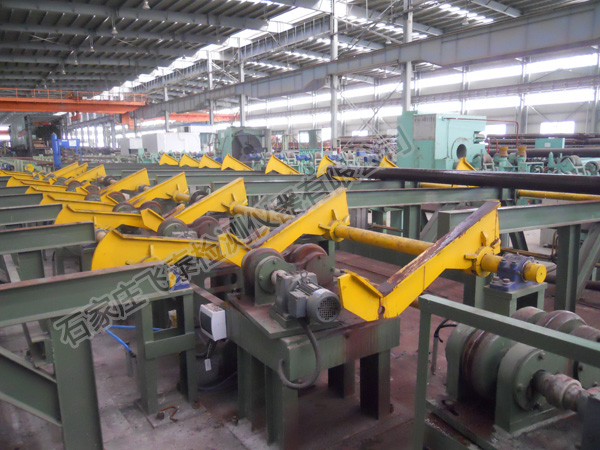

1.超聲探傷設備        2.鋼管旋轉輥道     3.檢測操作平臺                 4.探頭系統升降裝置

5.探頭跟蹤裝置        6.電控系統            7.液壓系統                         8.  上、下料架臺及撥料裝置

9.樣管調試機構       10.水循環系統        11.20通道超聲探傷儀器   12.缺陷打標裝置及支架

水浸無縫管在線離線探傷儀器技術參數

1,探傷速度:0～15m/min

2,探傷管徑:76～195mm

3.探傷通道數:縱向16通道、橫向24通道、測厚分層8通道

4.穩定性:2dB

5.執行標準:GB/T5777-1996(L2級槽傷)YB/T4082-2000

水浸無縫管在線離線探傷儀器檢測工藝

水浸超聲檢測法可檢測鋼管內部及表面的氣孔、裂紋、夾渣等缺陷。

水浸無縫管在線離線探傷儀器探傷優點

水浸無縫管探傷檢測設備采用高分辨率全數字儀器及線聚焦水浸探頭能有效提高檢測分辨率及檢測靈敏度，由于采用液浸探傷使超聲波發射與接收穩定，提高了超聲波探傷可靠性。儀器具有擴展性，可根據用戶的實際需要，實現在線自動探傷檢測，特別適合用于制造工業用的無縫鋼管。公司具有經驗豐富的機械設計團隊，值得信賴的協作加工單位，裝配調試的規范管理，積累豐富的同類項目經驗，知名的配套外購件品牌。

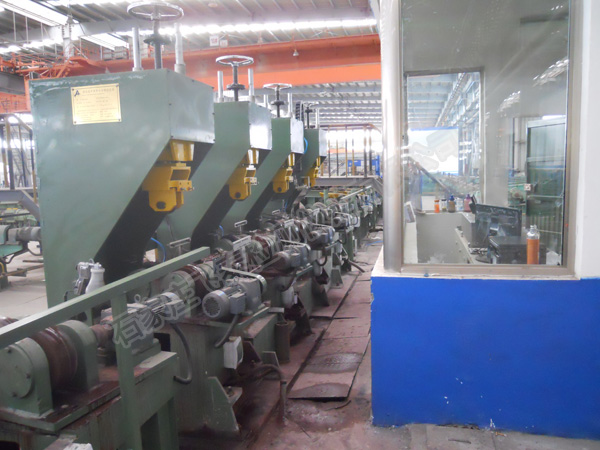

無縫管操控臺

檢測標準

◆ NT/T47013.3-2005超聲檢測

◆ GB-T5193-2007鈦及鈦合金加工產品超聲波探傷方法

◆GB/T 6519-2000 變形鋁合金產品超聲波檢驗方法

◆GB/T 4730-2005.3 承壓設備無損檢測 超聲部分

◆ GB-T3310-1999; 銅合金棒材超聲波探傷方法

水浸無縫管在線離線探傷儀器質保期及售后服務

水浸無縫管在線離線探傷儀器合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。

長期的科學研究和生產實踐中，我們綜合國內無損檢測設備的特點，消化吸收國外設備的特長，根據我國鋼鐵產品結構，研制生產了適合多種直徑鋼管的自動探傷設備。電控采用傳感技術和微機控制，可實現全自動化探傷。大中小口徑的渦流、超聲在線自動檢測設備，全部通過檢測中心的認證，其中近十余項達到國內先進水平。在大口徑渦流，超聲波智能在線檢測的關鍵核心技術上取得突破，取得了完全自主知識產權和國內先進的科技成果，形成渦流、超聲系列化成套裝備。目前產品達到或高于行業標準，技術水平高于國內，渦流探傷設備、超聲探傷設備的探傷范圍為∮5-∮1500。
